Auto-address
조명기구에 주소 배정이 필요 없어 설치 후 바로 동작합니다.
SYSTEM ARCHITECTURE
System
Architecture
운영 PC에서 개별 픽셀까지, 하나의 신호 흐름.
각 단계를 눌러 사양과 제품 정보를 확인하세요.
Interactive UI Design
Hardware Signal Flow
Transmission Distance
ACTIVE
1,000m
Data Rate
OPTIMIZED
60 FPS

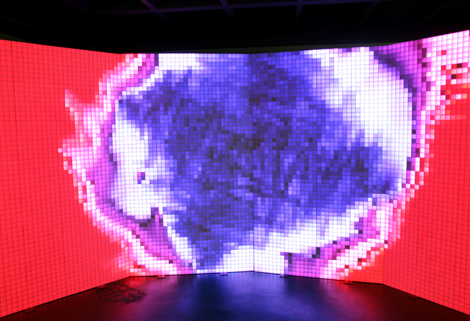

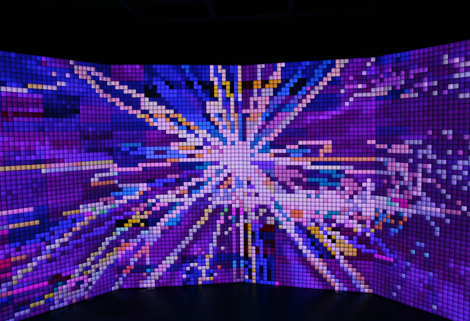

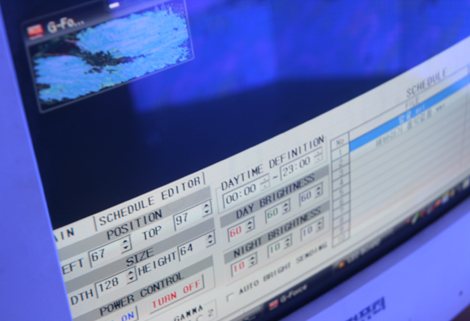

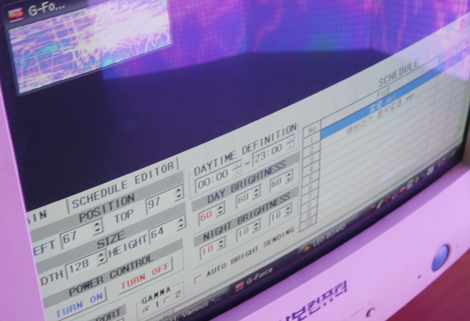

OPERATING PC
Z-WORKS
PC Server에 설치되는 IMAGE LED MANAGER PROGRAM. Z-PROCESSOR를 구동시키는 DATA를 제어합니다.
| 입력 영상 | Windows Media Player에서 재생 가능한 모든 비디오 |
|---|---|
| 매핑 | PIXEL 단위 이미지 매핑 |
| 운영 | 여러 이미지 소스 자동 프로그래밍 · AUTO Display |
DATA LINK
USB
운영 PC와 Z-PROCESSOR 사이의 연결.
| PC ↔ Processor | USB PORT |
|---|---|
| 확장 | USB 연결 가능한 수만큼 Z-PROCESSOR 연결 |
MAIN PROCESSOR
Z-PROCESSOR
Z-WORKS가 설치된 PC와 Z-SUB CONTROL 사이에 연결되는 Image Signal Processor.
| 제어 용량 | 2048채널 (약 680픽셀) / 1 Processor |
|---|---|
| 출력 | XLR 3 PIN × 4 OUTLET |
| 전송 거리 | Z-SUB CONTROL과 1,000m 이상 가능 |
| 신호 | Z-ALBUS Protocol |
| 연결 픽셀 | 최대 170개 |
|---|---|
| 전송 거리 | 최대 1,000m |
| 출력 | 4가닥 케이블 · IN/OUT DAISY-CHAIN |
| 독립 제어 | 170개 이내 STAND-ALONE · 10 프로그램 / 10 속도 |
| 프로토콜 | Z-ALBUS / DMX512 Compatible |
Transmission Distance
ACTIVE
1,000m
Data Rate
OPTIMIZED
60 FPS
| 입력 영상 | Windows Media Player에서 재생 가능한 모든 비디오 |
|---|---|
| 운영 | 여러 이미지/동영상 소스 자동 프로그래밍 · AUTO DISPLAY |
DATA LINK
DATA
B-WORKS에서 출력된 DATA의 전송 구간.
| 연결 방식 | — (준비 중) |
|---|
| 제어 용량 | — (준비 중) |
|---|---|
| 전송 거리 | — (준비 중) |
SUB CONTROLLER
B-SUB CONTROL
PC와 B-PROCESSOR에서 전송된 DATA를 개별 IMAGE LED LIGHTING SYSTEM에 공급하는 장치.
| 연결 수량 | — (준비 중) |
|---|---|
| 전송 거리 | — (준비 중) |
| 전원 | 100~240VAC 50~60Hz |
|---|---|
| 제어 | IMAGE-LED Protocol |
SYSTEM SIZING
시스템 규모 계산기
Z Series 사양(Processor 1대 ≈ 680픽셀, Sub Control 1대 ≤ 170픽셀)을 기준으로 필요한 장비 수량을 개략 산출합니다.
※ 참고용 개산값입니다. 실제 설계는 현장 조건에 따라 달라지므로 문의해 주세요. B Series 용량 정보는 준비 중입니다.
2Z-PROCESSOR
6Z-SUB CONTROL
1,000LED PIXEL
KEY FEATURES
현장 시공을 쉽게 만드는 구조
IN-OUT Daisy-chain
편리한 IN-OUT 연결만으로 모든 조명기구가 독립적으로 동작합니다.
Stand-alone Control
170개 이내 픽셀은 별도 MAIN CONTROL 없이 10개 프로그램 · 10가지 속도로 연출할 수 있습니다.
System Manual
시스템 구성 · 결선 · 운용 가이드
- PDF시스템 매뉴얼PDF준비 중
